近年来，骨组织工程的研究已经在世界范围内的各科研机构蓬勃开展，在体内合成型技术路线和体外培养型技术路线上均取得了进展。 今天将主要介绍骨组织工程的技术路线与成果展示。

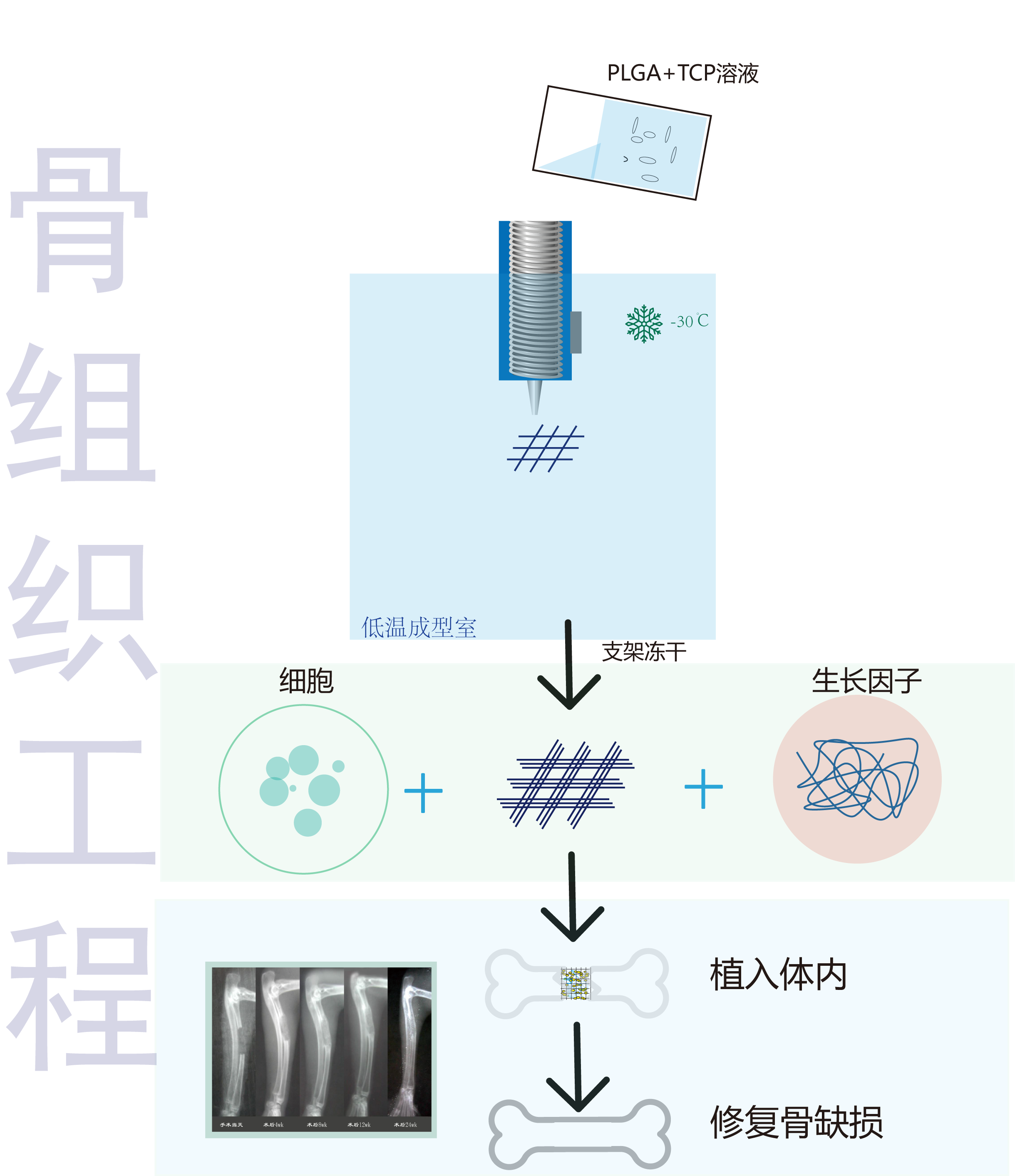

骨支架

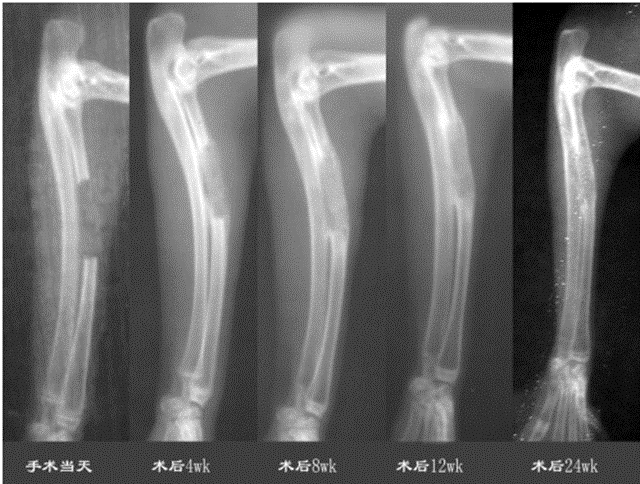

清华大学熊卓和第四军医大学利用PLLA/TCP复合材料，PLLA与TCP的质量比为7:3，制造支架的开放孔隙的孔隙率为80%，大孔孔径约为500 μm，微孔孔径约为5 μm。支架的外形为直径5mm、长15mm的圆柱形；生长因子为rhBMP-2。结果显示术后4周，骨缺损区有不均匀的低密度骨痂显影；术后8周，骨痂显影密度增高，骨痂外层形成皮质骨轮廓，与缺损断端连接；术后12周，骨痂密度进一步增高，中心区出现与植入支架轮廓一致的高密度区，周围皮质骨轮廓清晰，与断端连接良好；术后24周，骨痂塑型完好，骨痂皮质骨与缺损两断端的皮质骨完全融合成一体，骨痂中心区密度降低。
含镁支架

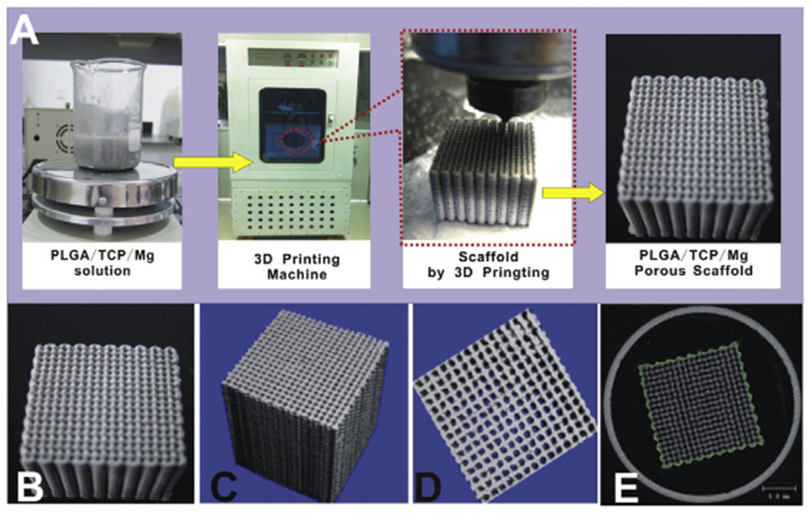

赖博士等 利用低温沉积3D打印出PLGA/TCP/Mg体系的支架，宏观空隙有450μm，微观空隙在2.5-90μm之间，Mg的加入可以极大提高支架的力学性能，15%wt的Mg其力学强度可以达到104Mpa，而且保证良好的生物学性能可以促进并诱导细胞增殖分化成骨组织。
Hongbin Fan等利用低温沉积3D打印出PLGA支架，形成PLGA-gelatin/chondroitin/hyaluronate （PLGA-GCH）混合体系支架，然后种植MSCs来进行软骨重建研究（具体参数请参考原文）。PLGA-GCH可以模拟ECM作为软骨组织工程支架，MSCs种植后可以保留其软骨形成能力，从而保证了良好的软骨重建能力和减少退化性能。
总结
虽然现阶段在骨支架的研究已经取得了不小的进展，涉及的领域也更多，但是支架仍然面对力学性能不足，表面亲水性仍需提升的问题，还需改善支架结构对细胞增殖分化的诱导性和引导性（支架结构需要更加复杂、仿生）。
